Lathe Static Tool Holders

Toolholders for CNC lathes with VDI, BMT and BOT turrets: OD turning and facing, boring bars and indexable drills, ER collet chucks, tapping chucks and bar pullers – including versions for Mazak and Okuma. Shipped from Berlin, free delivery to Germany, Austria and Switzerland.

Turret:BMT45 BMT55 BMT60 Okuma BMT65 BOT 45 x 80 VDI 30 VDI 40

Total found: 42

Only new

Only in stock

Only special price

VDI 40 Toolholder for OD Turning, 25 x 25 mm, Form B2 Left Hand, Short

B2-40x25x4411 unit in stock

€60.82

incl. taxes€88.60

Total discount 31%

BMT65 Boring Bar & Indexable Drill Block, Ø 40 mm, 72 mm Centre Height

128-2180211 unit in stock

€260.59

incl. taxes€379.55

Total discount 31%

BMT65 Boring Bar Block, Ø 40 mm, 72 mm Centre Height

128-2180110 unit in stock

€231.23

incl. taxes€336.79

Total discount 31%

BMT45 Boring Bar & Indexable Drill Block, Ø 32 mm, 65 mm Centre Height

128-215309 unit in stock

€240.28

incl. taxes€349.99

Total discount 31%

ER32 Collet Chuck, VDI 40, Form E4

E4-40x327 unit in stock

€69.09

incl. taxes€100.61

Total discount 31%

BOT 35 x 76 Facing Tool Block, 25 x 25 mm

KMS-T000682 unit in stock

€189.97

incl. taxes€276.70

Total discount 31%

HAAS ST / Okuma LB Facing Tool Block, 25 x 25 mm

128-320012 unit in stock

€191.48

incl. taxes€278.90

Total discount 31%

BOT 35 x 76 Boring Bar & Indexable Drill Block, Ø 50 mm, 40 mm Centre Height

KMS-T100442 unit in stock

€191.48

incl. taxes€278.90

Total discount 31%

BOT 35 x 76 Boring Bar & Indexable Drill Block, Ø 40 mm, 40 mm Centre Height

KMS-T130642 unit in stock

€204.24

incl. taxes€297.48

Total discount 31%

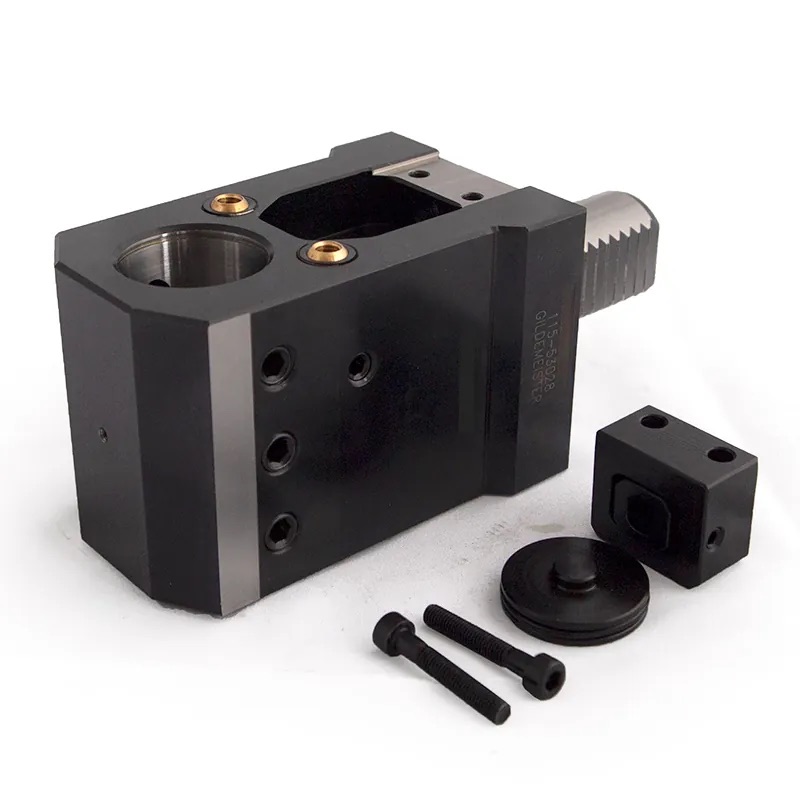

VDI 30 Radial Boring Bar Holder, Ø 32 mm, 85 mm Centre Height

115-530282 unit in stock

€244.05

incl. taxes€355.46

Total discount 31%

BMT65 Facing Tool Block, 25 x 25 mm

128-318022 unit in stock

€266.08

incl. taxes€387.57

Total discount 31%

Okuma LB Boring Bar & Indexable Drill Block, Ø 40 mm, 90 mm Centre Height

128-215162 unit in stock

€271.82

incl. taxes€395.92

Total discount 31%

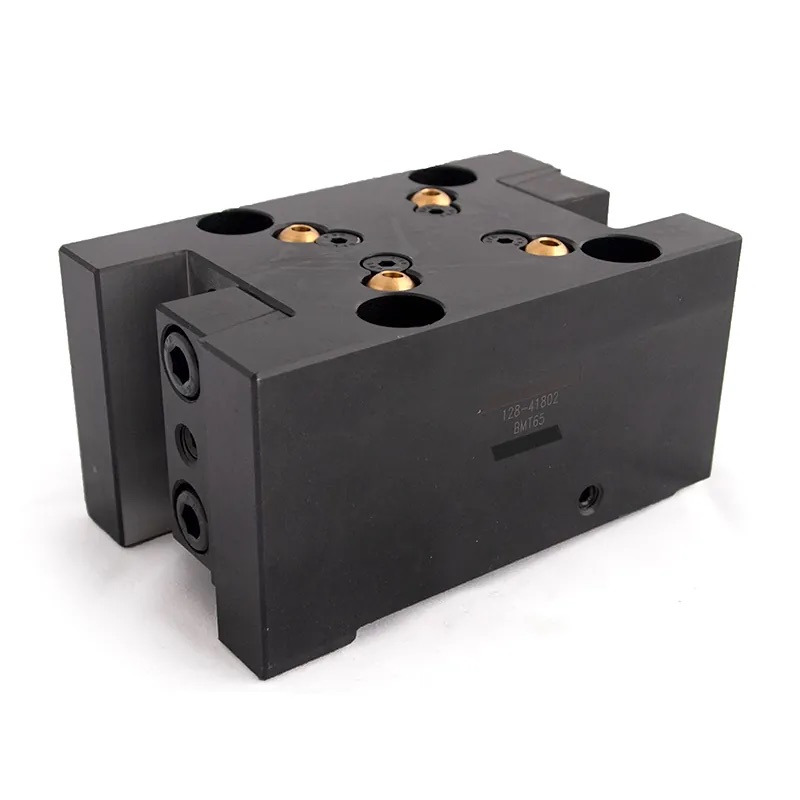

BMT65 Twin OD Turning Tool Block, 25 x 25 mm

128-418022 unit in stock

€336.75

incl. taxes€490.48

Total discount 31%

BMT65 OD Turning Tool Block, 25 x 25 mm

128-418011 unit in stock

€242.25

incl. taxes€352.82

Total discount 31%

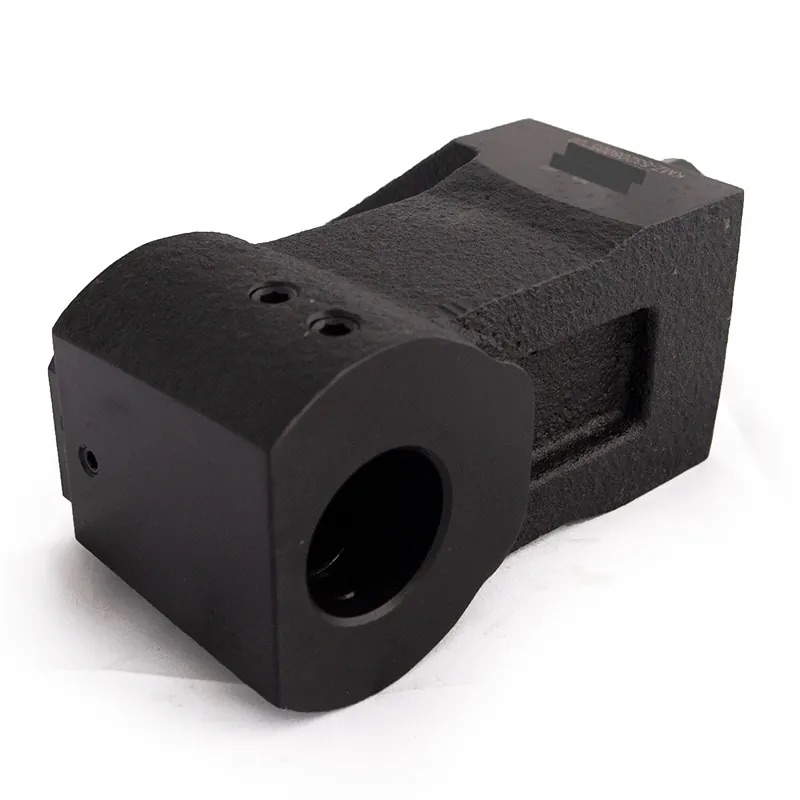

VDI 40 Radial Boring Bar Holder for Mazak, Ø 40 mm, 140 mm Centre Height

KMZ-532080052001 unit in stock

€480.57

incl. taxes€699.98

Total discount 31%

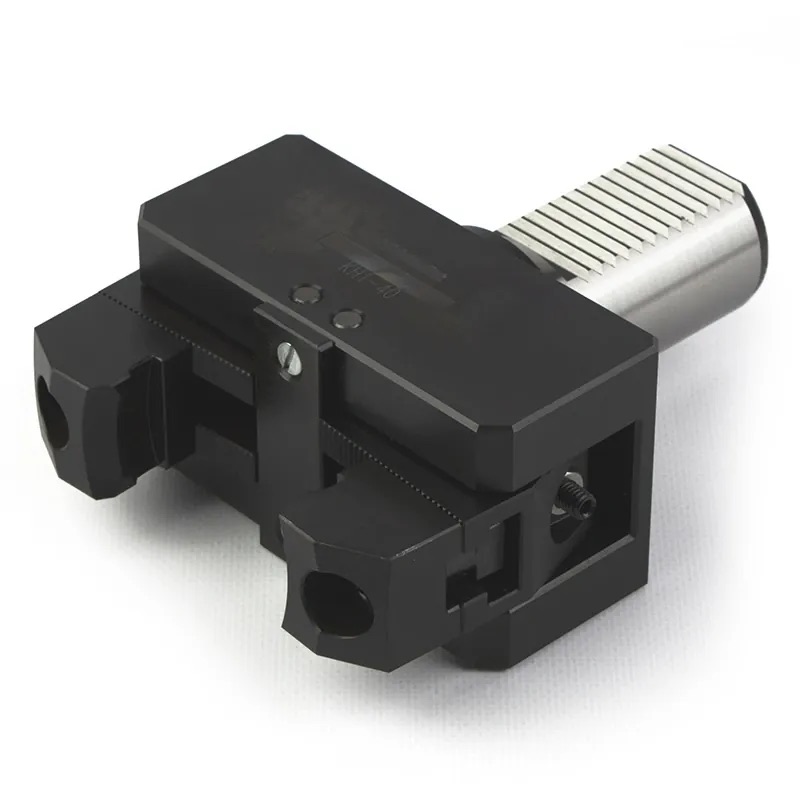

VDI 40 Bar Puller, 6 - 110 mm Clamping Range, Form HK1

H140K1 unit in stock

€619.49

incl. taxes€902.32

Total discount 31%

ER25 Collet Chuck, VDI 30, Form E4

E4-30xER252 unit in stock

€68.33

incl. taxes

VDI 30 Toolholder for OD Turning, 20 x 20 mm, Form B2 Left Hand, Short

B2-30x20x401 unit in stock

€133.23

incl. taxes

VDI 40 Toolholder for OD Turning, 25 x 25 mm, Form B1 Right Hand, Short

B1-40x25x441 unit in stock

€171.74

incl. taxes

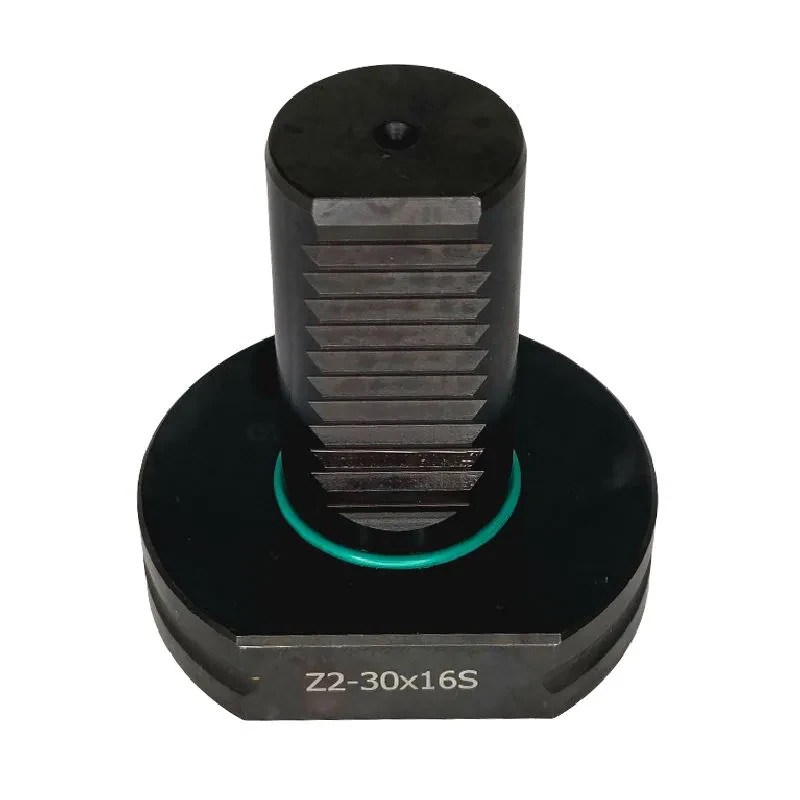

VDI 30 Turret Plug, Steel, Form Z2

Z2-30x16SMade to order

€35.56

incl. taxes

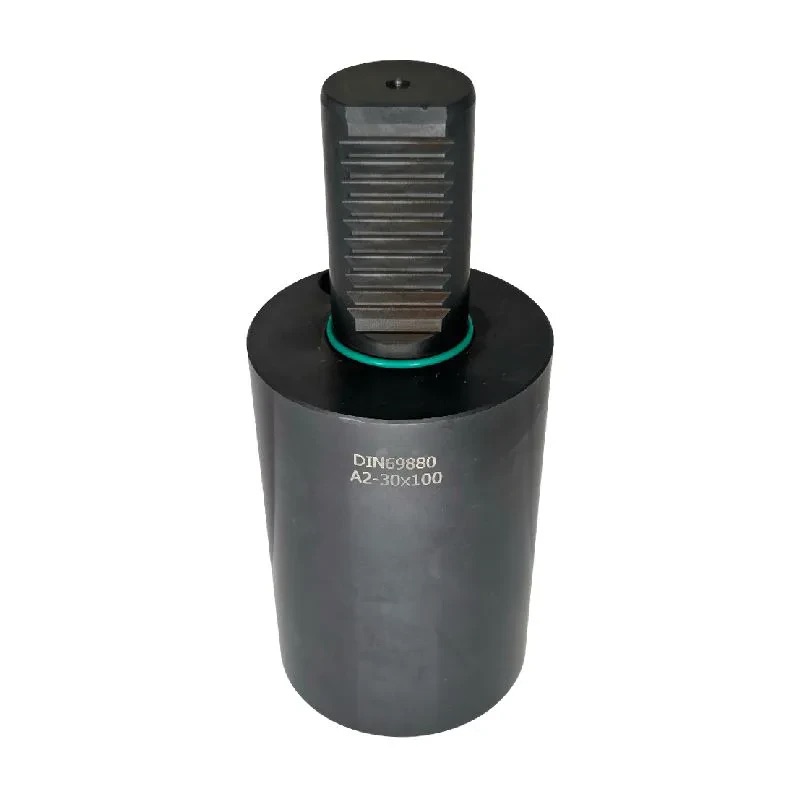

VDI 30 Round Soft Blank, Ø 68 x 100 mm, Form A2

A2-30x100Made to order

€45.23

incl. taxes

VDI 30 Boring Bar Holder, Ø 32 mm, Form E2

E2-30x32Made to order

€55.23

incl. taxes

VDI 40 Round Soft Blank, Ø 83 x 120 mm, Form A2

A2-40x120Made to order

€61.12

incl. taxes

VDI 30 Round Soft Blank, Ø 68 x 240 mm, Form A2

A2-30x240Made to order

€65.55

incl. taxes

Welcher Werkzeughalter passt auf Ihren Revolver?

CNC-Werkzeughalter werden nicht nach der Maschinenmarke ausgewählt, sondern nach der Schnittstelle am Revolver. Dieselbe Bezeichnung bedeutet dabei nicht automatisch dieselbe Passung – genau hier entstehen die meisten Fehlkäufe. Drei Dinge lassen sich vor der Bestellung an der eigenen Maschine prüfen.

VDI nach DIN 69880: Schaft und Lage der Aufnahmen

VDI-Halter haben einen zylindrischen Schaft mit Kerbverzahnung, Ø 30 oder Ø 40 mm – das ist die Zahl in VDI 30 und VDI 40. Ebenso wichtig ist, wo die Aufnahmebohrungen sitzen: in der Stirnseite der Revolverscheibe oder an ihrem Umfang (radialer Revolver, etwa DMG MORI CTX oder Mazak QTN). Beide Bauarten heißen VDI 30 bzw. VDI 40 und haben denselben Schaft, die Halter sind trotzdem nicht untereinander tauschbar. Bei Mazak stützt sich der Halter zusätzlich über einen Bolzen an der Revolverscheibe ab.

Bei den Formhaltern B1 und B2 legt die Kerbverzahnung die Richtung fest: Zeigt sie im Revolver nach oben, steht die Werkzeugaufnahme bei Form B1 rechts und bei Form B2 links.

BMT und BOT: das Schraubbild

Aufschraubhalter haben keinen Schaft, sie werden mit vier Schrauben auf die Revolverscheibe geschraubt. Hier entscheidet das Lochbild, nicht die Bezeichnung: BMT45, BMT55 und BMT65 sind untereinander nicht kompatibel, und BMT60 von Okuma ist ein anderes Lochbild als BMT60 von DMG MORI. Bei BOT führen wir zwei Schraubbilder: 35 x 76 mm für DMG MORI CL, SL, ZL, DL, DURATURN und Goodway GS, GA sowie 45 x 80 mm für HAAS ST-20 bis ST-35 (bei HAAS BOT20 genannt) und Okuma LB15, LB25, LB300.

Mittenhöhe

Bei Bohrstangenhaltern muss die Mittenhöhe – der Abstand von der Anlagefläche bis zur Bohrungsachse – zur Maschine passen, sonst liegt die Werkzeugachse nicht auf Spindelmitte. Sie steht bei jedem Halter in den Eigenschaften und auf der Maßzeichnung, zum Beispiel 72 mm bei BMT65 und 90 mm bei Okuma.

Werkzeughalter für Drehmaschinen im Sortiment

Halter für Außendrehen

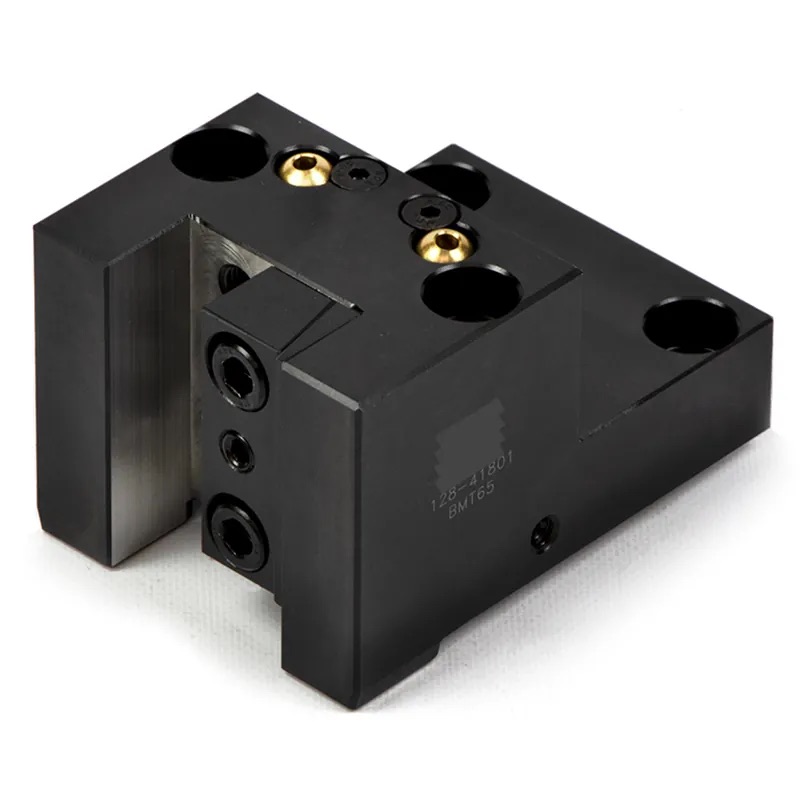

Für Drehwerkzeuge mit Vierkantschaft 20 x 20 oder 25 x 25 mm, das Werkzeug steht senkrecht zur Spindelachse. Bei VDI sind das die Formen B1 und B2 (B2-40x25x44), bei BMT65 Einzel- und Doppelhalter (128-41801, 128-41802). Der Doppelhalter trägt zwei Werkzeuge in Gegenrichtung, etwa für Haupt- und Gegenspindel.

Halter für Plandrehen

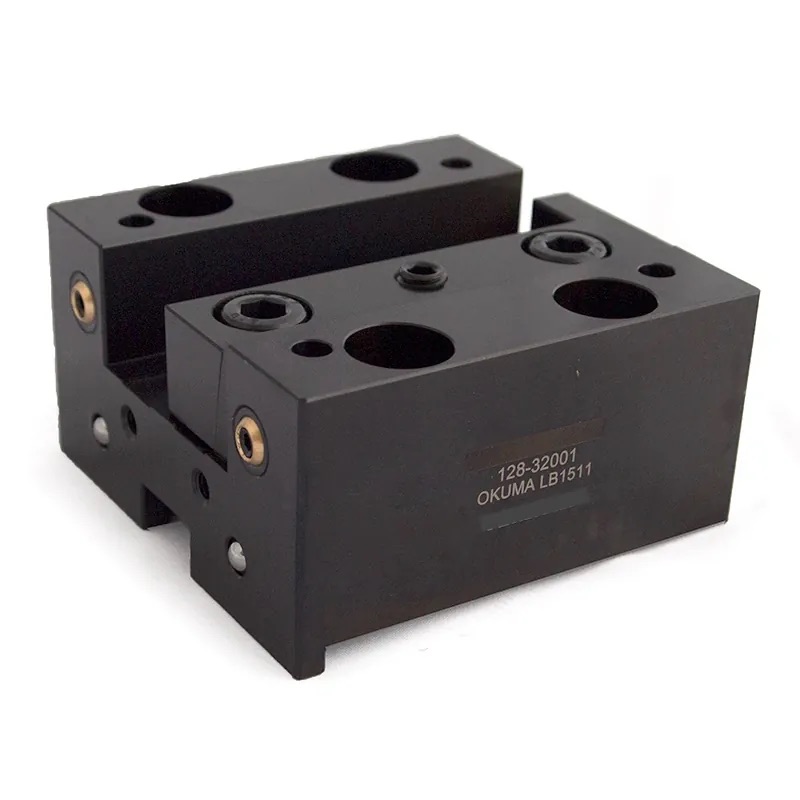

Das Werkzeug liegt parallel zur Spindelachse – für Plandrehen und Stirneinstiche, aber auch für Außendrehen. Bei 128-31802 (BMT65) und 128-32001 (BOT 45 x 80) geht der Sitz durch den ganzen Block: Das Werkzeug kann nach links oder nach rechts auskragen.

Lathe Static Tool Holders

Welcher Werkzeughalter passt auf Ihren Revolver?

VDI nach DIN 69880: Schaft und Lage der Aufnahmen

BMT und BOT: das Schraubbild

Mittenhöhe

Werkzeughalter für Drehmaschinen im Sortiment

Halter für Außendrehen

Halter für Plandrehen

Bohrstangenhalter

Welcher Werkzeughalter passt auf Ihren Revolver?

VDI nach DIN 69880: Schaft und Lage der Aufnahmen

BMT und BOT: das Schraubbild

Mittenhöhe

Werkzeughalter für Drehmaschinen im Sortiment

Halter für Außendrehen

Halter für Plandrehen

Bohrstangenhalter

Spannzangenhalter, Gewindeschneidfutter, Stangengreifer

Rohlinge und Blinddeckel

Erstausstattung eines Revolvers
